Sửa chữa PLC Mitsubishi bị lỗi nguồn yêu cầu kiến thức về điện tử, kỹ thuật đo kiểm, và an toàn điện. Dưới đây NIHACO sẽ hướng dẫn từng bước cơ bản để kiểm tra và sửa chữa PLC:

1. Kiểm tra trước khi Sửa chữa PLC Mitsubishi

• Ngắt nguồn điện trước khi mở PLC để đảm bảo an toàn.

• Kiểm tra cầu chì bảo vệ (fuse): Nếu cầu chì bị đứt, có thể do quá tải hoặc chập mạch bên trong.

• Dùng đồng hồ vạn năng kiểm tra điện áp đầu vào (AC 220V hoặc DC 24V tùy model).

2. Kiểm tra kĩ và tìm lỗi và sửa chữa bộ nguồn của PLC

a. Kiểm tra sơ cấp (đối với nguồn AC)

• Biến áp (nếu có): Đo thông mạch giữa các cuộn dây.

• Điốt chỉnh lưu: Kiểm tra bằng chế độ diode trên đồng hồ vạn năng.

• Tụ lọc nguồn (tụ hóa lớn): Nếu bị phồng, rò rỉ, cần thay thế.

b. Kiểm tra phần nguồn xung

• Mosfet công suất: Nếu bị chập, phải thay mới.

• IC nguồn (như STR, TNY, VIPer, v.v.): Nếu không có dao động, kiểm tra hoặc thay thế.

• Quang trở (Optocoupler): Nếu hỏng, mạch phản hồi sẽ không hoạt động.

3. Kiểm tra nguồn cấp cho CPU của PLC Mitsubishi

• Nếu bộ nguồn chính hoạt động nhưng PLC không chạy, kiểm tra nguồn 5V, 3.3V cấp cho CPU.

• Nếu mất nguồn này, kiểm tra IC ổn áp 7805, LM317, hoặc IC nguồn xung nhỏ.

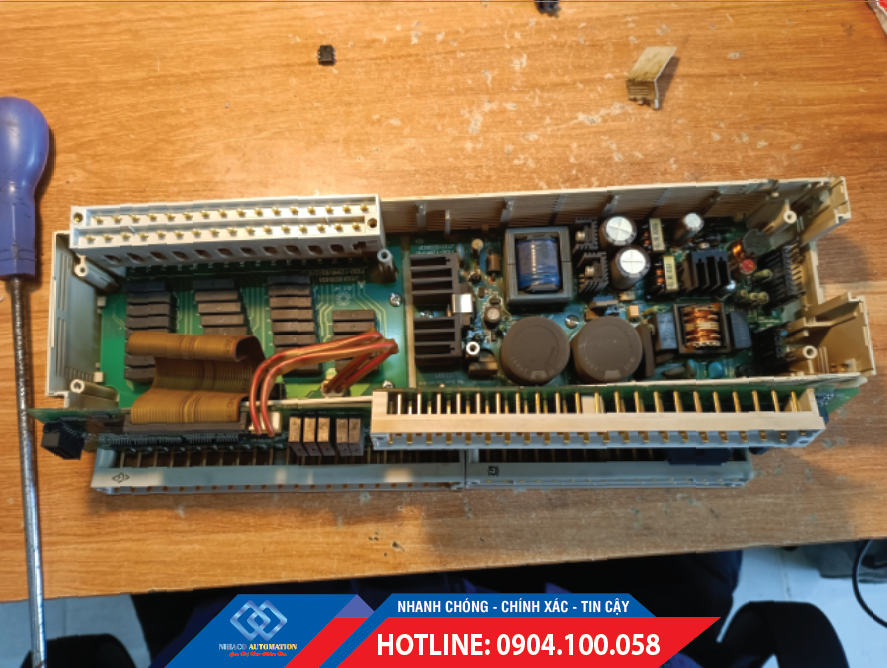

4. Kiểm tra bo mạch và các linh kiện khác của PLC

• Quan sát mạch xem có cháy, đứt đường mạch không.

• Dùng đồng hồ đo kiểm tra các linh kiện nghi ngờ.

​​​​​​​

5. Lắp ráp và chạy thử PLC đảm bảo hoạt động bình thường

• Sau khi sửa xong, cấp nguồn kiểm tra điện áp đầu ra.

• Nếu ổn, lắp lại vào PLC và kiểm tra hoạt động bình thường hay chưa.

⚠ Lưu ý: Nếu không có kinh nghiệm sửa chữa điện tử, nên mang đến trung tâm sửa chữa chuyên nghiệp của NIHACO để tránh hư hỏng thêm.
