Tài liệu chi tiết hướng dẫn cài đặt biến tần Delixi Em60

Biến tần Delixi EM60 là dòng biến tần điều khiển V/F thế hệ mới, được thiết kế nhỏ gọn, dễ cài đặt, hoạt động ổn định và tiết kiệm điện năng. Đây là giải pháp tối ưu cho các ứng dụng: máy bơm, quạt, băng tải, máy ép nhựa, máy trộn, máy cắt công nghiệp...

Cảm ơn bạn đã tin tưởng lựa chọn sản phẩm Delixi tại NIHACO Automation – đơn vị chuyên phân phối, lắp đặt và bảo trì biến tần – hệ thống tự động hóa công nghiệp trên toàn quốc.

Lưu Ý Khi Lắp Đặt Biến Tần Delixi EM60

Để đảm bảo an toàn và tuổi thọ thiết bị, kỹ thuật viên cần tuân thủ những nguyên tắc cơ bản sau:

• Siết chặt toàn bộ đầu nối dây và ốc cố định sau khi đấu nối.

• Không đấu ngược đầu vào – đầu ra (R/S/T ↔ U/V/W).

• Không bật/tắt nguồn chính để chạy hoặc dừng động cơ.

• Lắp biến tần nơi khô ráo, thoáng khí; tránh hơi ẩm và bụi kim loại.

• Nếu tải nặng, nên chọn biến tần lớn hơn 1–2 cấp công suất.

• Dây nối dài hơn 50m → cần gắn cuộn cảm đầu ra (AC reactor).

• Biến tần có chuẩn IP20 – chỉ chống bụi, không chống nước.

• Nếu lưu kho > 6 tháng, cần cấp nguồn “sấy tụ” tăng dần bằng bộ ổn áp trước khi sử dụng lại.

📞 Khi gặp sự cố, hãy liên hệ Hotline 0329 225 285 – đội ngũ kỹ thuật sẽ hỗ trợ trực tiếp tại nhà máy của bạn.

TẢI TÀI LIỆU CHI TIẾT " TẠI ĐÂY "

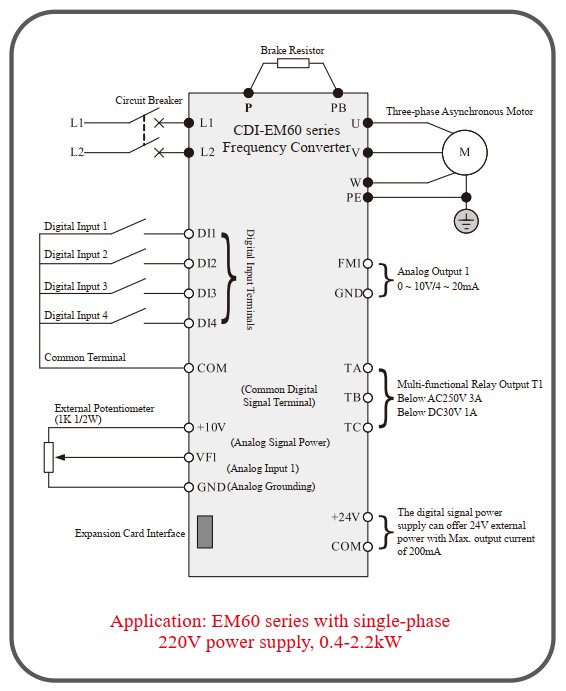

Sơ Đồ Đấu Nối Biến Tần Delixi EM60

Nguồn vào:

• 1 pha 220V hoặc 3 pha 380V (tùy model)

Nguồn ra:

• 3 pha U/V/W cấp cho motor

Ngõ điều khiển:

• DI1, DI2, DI3: Tín hiệu RUN/STOP, thuận/nghịch

• AI1: Ngõ vào analog (tín hiệu biến trở)

• +10V & COM: Nguồn cấp và mass cho biến trở

• RO1, RO2: Ngõ ra rơ le cảnh báo

• PE: Nối đất an toàn

📌 Khi điều khiển tốc độ bằng biến trở ngoài: nối +10V → VR → AI1 → COM.

Hướng Dẫn Cài Đặt Cơ Bản Cho Biến Tần Delixi EM60

1️⃣ Khôi phục mặc định:

P5.0.19 = 19

👉 Reset toàn bộ thông số về mặc định nhà sản xuất.

2️⃣ Cài đặt chế độ điều khiển và nguồn tín hiệu:

3️⃣ Cài đặt tần số và thời gian tăng/giảm tốc:

4️⃣ Gán chức năng cho ngõ vào số (DI):

5️⃣ Cài đặt thông số động cơ (theo nameplate):

📌 Sau khi nhập thông số, nên chạy thử không tải trước khi vận hành tải thực tế.

 Lưu Ý Khi Vận Hành

• Đảm bảo quạt tản nhiệt hoạt động tốt.

• Không thay đổi thông số khi biến tần đang chạy.

• Cài đặt giới hạn dòng và thời gian bảo vệ phù hợp với motor.

• Theo dõi nhiệt độ và cảnh báo lỗi thường xuyên.

Một Số Lỗi Thường Gặp ở biến tần Delixi Em60

Biến tần Delixi EM60 được thiết kế tối ưu cho các ứng dụng phổ thông, hoạt động ổn định và dễ lập trình.
Khi lắp đặt – cài đặt đúng kỹ thuật, thiết bị sẽ giúp tăng hiệu suất vận hành, giảm tiêu hao điện năng và bảo vệ hệ thống động cơ lâu dài.
