Tài liệu chi tiết, hướng dẫn cài đặt biến tần Delixi CDI-E102

Biến tần Delixi CDI E102 là dòng sản phẩm phổ thông, nhỏ gọn, dễ sử dụng, được ứng dụng rộng rãi trong máy bơm, quạt, băng tải, máy trộn, máy ép nhựa và các hệ thống điều khiển tốc độ động cơ 3 pha.
Bài viết này được Nihaco Automation biên soạn nhằm giúp người dùng hiểu rõ cách đấu nối, cài đặt và vận hành an toàn biến tần Delixi E102, theo hướng dẫn kỹ thuật mới nhất của hãng.

Lưu ý quan trọng trước khi lắp đặt

Để đảm bảo an toàn và tuổi thọ cho thiết bị, người dùng cần chú ý các điểm sau:

1. Siết chặt đầu nối điện:
Sau khi hoàn tất lắp đặt, kiểm tra kỹ và siết chặt toàn bộ bulông, đầu cos. Mối nối lỏng dễ sinh nhiệt, dẫn đến cháy nổ hoặc chập mạch.

2. Chọn vị trí lắp đặt hợp lý:

• Lắp trong tủ điện kín, tránh bụi bẩn, ẩm ướt.

• Đảm bảo khoảng cách tản nhiệt ≥10cm giữa biến tần và các thiết bị khác.

3. Không đảo chiều dây nguồn – dây ra motor:
Việc nối sai chiều hoặc đảo dây sẽ khiến biến tần báo lỗi, thậm chí hư hỏng IGBT.

4. Không bật/tắt trực tiếp nguồn chính để khởi động động cơ:
Hãy dùng nút RUN/STOP hoặc công tắc điều khiển, tránh gây sốc điện.

5. Chọn biến tần đúng công suất tải:
Với tải nặng (máy ép, máy nghiền), nên chọn biến tần lớn hơn 1–2 cấp so với công suất động cơ.

6. Đường dây dài hơn 50m:
Bắt buộc lắp thêm cuộn kháng đầu ra (AC reactor) để giảm nhiễu và bảo vệ mô-đun công suất.

7. Bảo quản lâu ngày:
Nếu biến tần không sử dụng trên 6 tháng, cần cấp điện từ từ bằng bộ điều áp để tránh nổ tụ.

TẢI TÀI LIỆU CHI TIẾT " TẠI ĐÂY "

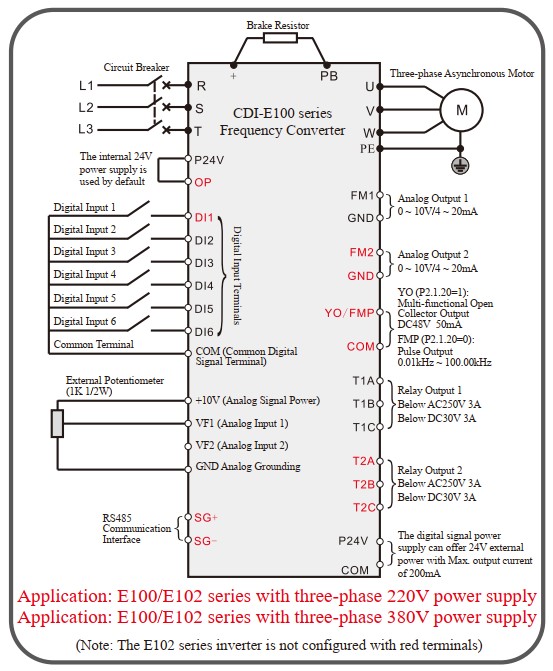

Sơ đồ đấu nối biến tần Delixi CDI E102

Biến tần CDI E102 có thiết kế cổng đấu nối đơn giản, thuận tiện cho mọi ứng dụng.
Hướng dẫn cài đặt cơ bản cho biến tần Delixi CDI E102

1. Khôi phục cài đặt gốc

P5.0.19 = 19 → Reset toàn bộ thông số về mặc định nhà sản xuất.

2. Cài đặt chế độ điều khiển & tín hiệu đầu vào

3. Cài đặt tần số và thời gian tăng/giảm tốc

4. Cấu hình chân ngõ vào số (Digital Input)

5. Cài đặt thông số động cơ (Motor Nameplate)

📌 Lưu ý:

• Nên chạy thử không tải trước khi đưa vào sản xuất.

• Kiểm tra kỹ dây tín hiệu, nguồn cấp, quạt tản nhiệt trước khi chạy chính thức.

• Tuyệt đối không thay đổi thông số khi biến tần đang hoạt động.
